SHARPSTAR ED65Q 65mm/F420mm
天体撮影用
4枚玉 ・フラットフィールド・アポクロマート鏡筒

超コンパクト、撮影に特化したハイスペック
専用設計のフィールドフラットナーが本体に内蔵

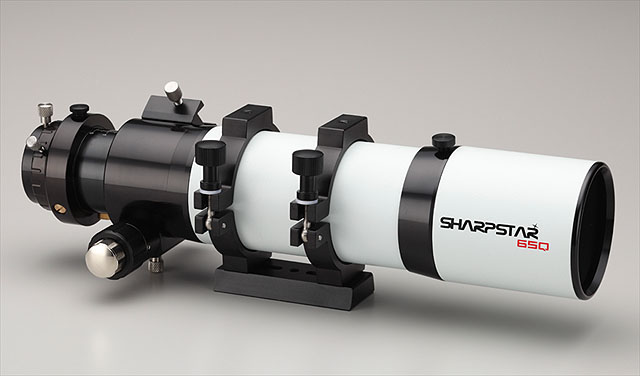

(注:フードのロゴデザインは、左写真のデザインとなっております)

→ 作例コーナー(ED65Q編)へ
→ オススメ別売パーツ一覧(ED65Q編)へ


最新の撮影用アポクロマート鏡筒ED65Qは、このクラスとしては非常に珍しく稀少な2群4枚の光学系を持つアポクロマート屈折鏡筒です。2群のEDレンズの構成は、国産FPL-53ガラス採用の3枚玉アポクロマートの対物レンズユニットと、1枚玉の特殊研摩のEDレンズをフィールドフラットナーとして接眼部前面に配置しています。


ED65Q + ST-8300Mによるバラ星雲(RGB合成)

6.5cmの口径とは思えない微細な描写が鏡筒の潜在能力を伺わせます(→ その他の作例についてはこちらより)


肝心/要のレンズ光学系にエアスペース型スーパーEDアポを採用。



















鏡筒光学系の詳細:対物レンズは口径65mm、焦点距離420mm、F値6.5 の3枚玉で、高品質FPL-53 ED ガラスレンズを使用して、色収差や不必要なハローをほぼ皆無のレベルにまで低減しています。さらに鏡筒後端接眼部前方に独立したEDガラス1枚レンズを配置、それがフィールドフラットナーレンズとして作用し、明るいF値の2枚玉と3枚玉屈折鏡筒では押さえ切れない収差を効果的に抑制しており、写野周辺までの星像が最高レベルのシャープネスで結像します。おおよそ市販されている屈折鏡筒では、フラットフィールドイメージを得るためには、別売のフラットナーレンズ等を購入する必要がありますが、ED65Qでは、このフィールドフラットナーレンズは専用設計で標準装備となっており、これだけでも他の鏡筒に対して大きなアドバンテージがあります。

完全マルチコート光学系:
すべてのレンズは、レンズの空気接触表面に最先端の
アンチリフレクションマルチコーティングが、それぞれのレンズのタイプに合わせた状態で施され、最大の透過率と優れたコントラストを実現しています。

フード:伸縮フードにより、不必要な迷光や、ある程度の夜露から対物レンズを守り、コントラストを大幅に改善します。鏡筒重量2.4kgのED65Qは、フードを収めている時の鏡筒長は34cmと非常にコンパクトで、フードを出している時の全長でもわずか37.5cmです。




SharpStar ED65Q :「作例コーナー」
(※クリックで拡大表示します)


冷却CCDカメラにて(二重星団)
RGB画像:300秒を18枚合成



カラー冷却CCDカメラ(M42)
露出時間:180秒



カラー冷却CCDカメラ(NGC2264)
露出時間:500秒×7枚



EOS-500D(IC1396)

露出時間:500秒×8枚



カラー冷却CCDカメラ(M42)
露出時間:500秒×5枚



冷却CCDカメラにて(M33)
RGB画像:600秒を18枚合成



EOS-500D(NGC7000)
露出時間:500秒×8枚



冷却CCDカメラにて(バラ星雲)
露出時間:600秒×4枚
(Hα)



冷却CCDカメラにて(M42)
HαRGB画像:300秒を18枚合成



カラー冷却CCDカメラ(馬頭星雲)
露出時間:500秒×10枚



カラー冷却CCDカメラ(NGC1499)
露出時間:500秒×7枚



カラー冷却CCDカメラ(バラ星雲)
露出時間:500秒×4枚


← ← ED65Q+オフアキ撮影
リーフレット(PDF

ダウンロード下さい。


弊社完全オリジナル

シャープスターED65Q

上記作例を撮影頂きました「A.T様(京都府)」及び「R.J様(静岡県)」に、この場をお借り致しまして厚く御礼を申し上げます。





SHARPSTAR ED65Q 屈折鏡筒の特徴:
 ・ 口径65mm、F6.5の完全マルチコート2群4枚(3枚玉/1枚玉:フィールドフラットナー内蔵)構成の屈折鏡筒
 ・ φ27mm完璧なイメージサークル(35mm版もおおよそカバー)

 ↑ 高精細冷却CCDカメラ(ST-8300C:→現行モデル)でのピクセル4倍クローズアップでの実視評価もくり返し行ないました。
 ・3枚EDアポクロマート対物レンズには国産ガラス使用のFPL-53レンズを採用
 ・最先端マルチコート(アンチリフレクション)処理済み
 ・驚異的なフラットフィールドの天体写真撮影パフォーマンス → こちらにEOS-500Dでの作例をご用意致しました!
 ・高精度で緻密な2インチラックピニオン接眼部、10:1マイクロフォーカサー付き
 ・2インチドロチューブと50.8mm→31.7mm変換アダプターに機材に優しい圧着リングでアイピース、カメラやアクセサリーをロック
 ・カメラアングルを360°自由にセットできる回転装置
 ・鏡筒バンド1組にビクセン規格ダブテールプレート付き(取付けネジも付属)
 ・伸縮フード
 ・ビクセン社互換のファインダー脚ベースを標準装備
 ・天体撮影のプロやベテランの方でもご納得頂ける高度な作りと高精度且つ頑丈なデザイン
ED65QシステムチャートをPDFでダウンロードして下さい

これぞ、試行錯誤の結果の「フィールドフラットナー」レンズの容姿です!


ED65Q鏡筒に内蔵されている専用フィールドフラ
トナーレンズ(アンチリフレクションMC処理済み)


「APS-C」をフルカバーする、「凄い」ヤツ!さすがは専用設計!


専用設計のフィールドフラ
トナーだから、この通りに「APS-C」サイズもこの通りにフルカバーします!




光学性能はもちろんの事、長時間撮影にも耐えうるしっかりとした造り


SHARPSTARラインナップの「ED65Q」4枚玉「フラットフィールド」アポクロマート屈折鏡筒


ED65Qは眼視用としても利用できますが、第一の目的を撮影用として特化した鏡筒です。デジタル一眼レフカメラや冷却CCDカメラなどのディープスペースイメージングには、内蔵されたフィールドフラットナーレンズにより、並はずれた像の平坦性(フラットフィールド)を追加パーツなしの状態で提供し、視野(写野)周辺まで星像がシャープなので、別途市販のフラットナーレンズを用意するような必要がありません。ED65Qは主に撮影専用として設計はされていますが、市販の天頂ミラーやアイピースを使用しての眼視観望ももちろん可能です。ED65Qならお財布に優しい低価格で、平坦で広視野な天体画像を簡単に取得できます!




洗練されたフォルム。美的センスをくすぐります。


洗練されたデザイン、高品質なパーツと高級4枚玉EDフィールドフラットナー光学系を採用したSHARPSTAR ED65Q鏡筒一式


通常このクラスの鏡筒では、FPL-51 EDガラスもしくはその同等製品を採用して、製造コストを抑えるのですが、ED65Qではより高価で品質の良いFPL-53 EDレンズを採用し本格的な3枚対物レンズユニットを構成し装備しています。これにより、色収差を高精度に微調整でき、明るい天体の周辺にうっすらと見えるハローの痕跡がまったくないイメージが得られます。さらに4枚目の専用EDフラットナーレンズのおかげで、広視野フラットフィールドイメージングを新たに補正レンズ系を追加する事もなくご提供します。




究極とも言える仕上げ剛性が自慢の「鏡筒バンド」


ED65Q専用の強度/剛性ともに充分な鏡筒バンド(1組)とビクセン社互換のアリガタプレート。


鏡筒バンドとアリガタプレート:ED65Qには、各バンドの上部および下部に1/4カメラネジ穴が配置されています。内径80mmのヒンジ分割式鏡筒バンド1組(バンドの内側はフェルトライナーを施しています)、ビクセン社製互換のアリガタプレートが付属しています。付属のボルトでバンドと接続し、同社製互換のあるアリミゾ金具(メスアリ)を有する赤道儀にそのまま接続できます。また、アリガタプレート底面に配置の1/4カメラネジ穴を利用すれば、ED65Qを市販のカメラ三脚等に取り付ける事が出来るようになり、バードウォチングやスポッティングスコープ、更には望遠レンズとしてもご利用頂けます。




ファインダー脚には「ビクセン社製互換」を採用


ファインダー脚ベースの様子。弊社製EF-508スカイサーファーIII及び他社製ビクセン社互換のファインダー脚がそれぞれ対応します





しっかりとした接眼部。重量級のカメラでもしっかりと保持します。


10:1マイクロフォーカサー付き高精度2インチラックピニオン接眼部の先端には360°回転可能な回転装置までも標準装備!


優れた光学系を持つED65Q鏡筒には、高精度10:1マイクロフォーカサー付属の新型2インチラックピニオンフォーカサーも標準装備。さらに標準付属の回転装置を使用する事で接続したカメラを360°回転でき、あなたにとってベストな画角を瞬時に決定できます。2インチのドローチューブ先端にある50.8mmバレルと50.8mm→31.7mmの変換アダプターの31.7mmバレルの双方ともに、真鍮製圧着リングを装備。アイピース、カメラアダプター等その他アクセサリーを傷つけずに、しっかりとロックします。




おおよそのピント位置の再現が容易、高精度スケールが標準付属です!


ドローチューブ上にある1mm刻みのスケールの使用でピントの再現などを行ないやすくなります。
回転装置はドロチューブの手前端に装備されています。



2インチの接眼部のドローチューブ手前には、カメラ回転装置が標準装備されています。他の市販されている鏡筒の場合のように、オプションとしての別売アクセサリーではありません。カメラ回転装置を使って、もっとも良い写真構成となる角度にカメラを固定できます。

65mmの繰り出し量:接眼部のドロチューブは、最小1mmの目盛付きなので、観測と撮影の使用目的で切り替える場合や、カメラを切り替える場合、おおよその正しいピント位置を再現する事が容易です。接眼部下部の固定ノブにより、任意のピント位置で固定することができます。2点止めの2インチドロチューブには、2インチアイピースやアクセサリーを保持するため、真鍮圧着リングを使用しています。圧着リングは、通常の固定ネジのみの場合のように、アクセサリー側のスリーブを傷つける恐れがありません。

2インチラックアンドピニオン接眼部:2インチアクセサリーホルダーおよび50.8mm→31.7mm変換アダプター付き(両方とも圧着リング付き):高精度に製作されたラックピニオン接眼部の片側のノブには10:1減速ギアマイクロフォーカスノブが標準装備されています。これにより、緻密な焦点調整が重要となるデジタル一眼レフカメラや冷却CCDカメラによるイメージングなどで、極めて正確なピント合わせのためのコントロールを行なえます。フォーカスノブは、つまみの凹凸がやや大きくなっており、寒冷地で手袋をはめていても、調整しやすくなっています。




細部に渡り妥協なし!細かで的確なピント合わせが身上です!


高精度で滑らかなピント合わせを実現した接眼部のラックギヤ


標準装備の50.8mm→31.7mm変換アダプターで、31.7mm天頂プリズム、正立プリズムや他の撮影/眼視アクセサリーを容易に使用できます。2インチスリーブと同様、31.7mmアダプターも真鍮圧着リングを使用して、同径のアクセサリーを保持します。(注:ED65Qでは、2インチ天頂ミラーと一部の2インチアイピースの組み合わせで、焦点を無限遠に合わせることができない場合があります。そのため、眼視観測用には 31.7mm のアクセサリーを推奨します。)

鏡筒仕上げ:鏡筒とフードはED65Qに経年劣化に強いパウダーコート仕上げです。接眼部と他の鏡筒パーツやフランジは黒のアルマイトメッキです。

他の付属アクセサリー:取付け簡単な金属製鏡筒キャップが標準装備されています。鏡筒の左側上部のダブテール台座は、オプションの(ビクセン社互換)ファインダーやバーダープラネタリウム社製「スカイサーファー III 」などのようなレッドドットファインダーをそのまま取付けることができます。

なお、ED65Qには「アイピース」「天頂プリズム」「ファインダー」は別売となり、必要に応じて別途お買い求め下さい。(オススメの詳細は以下の一覧をご参照下さい。)


カメラの接続が容易。撮影アダプターを接眼部に差込むだけの簡単接続。


ED65Qなら「一眼デジカメ」の接続も容易。接続は「2インチスリーブ」の抜き差しが
ワンタッチで可能です!
必要なパーツ:各社用カメラマウント(Tリングなど)+バーダー#16



そして、、、 1台1台全て丁寧に検査/調整を行ない、お手元にお届け致します!


メーカーより入荷した製品は簡易的にではなく、
一台一台を手作業で検査/諸調整を行ない、皆様へお届けさせて頂きます!



SHARPSTAR ED65Q 屈折鏡筒スペック:
 口径(D)/焦点距離(fl)  D=65mmfl=420mm(F6.46)
 鏡筒光学系
エアスペース型3枚玉+分離1枚玉・スーパーEDアポクロマート(4枚玉)

フォールドフラットナー付き天体撮影用鏡筒(レンズ材に国産「FPL-53」を使用)
 鏡筒重量  2.4Kg(バンドとアリガタプレート込み:2.8Kg)
 鏡筒本体長  375mm(フード伸縮時:340mm)
 接眼部仕様  高精度2インチラック&ピニオン(1/10マイクロフォーカサー付き)/繰出し量:最大約63mm
 バックフォーカス  約108mm(につき、直視不可 → 直視がご希望の際は、別売2インチ延長筒などが必要です)
 付属品
鏡筒本体(フィールドフラットナー/2インチ接眼部・同回転装置付き)・専用鏡筒バンド(2本1組み)・アリガタプレート(GP)・ファンダー台座(ビクセン社互換)・対物キャップ(メタル製)・50.8-31.7mm変換アダプター・接眼部キャップ(31.7mm径)・カットフォーム・化粧箱・品質保証書・日本語取扱説明書(一式)迷光処理実施
 ED65Q オススメ別売パーツ
ファインダー ・ カメラ接続アダプター ・ 天頂プリズム ・ アイピース (など)
 ※オススメの詳細につきましては、以下の「一覧」をご参照下さい。
 在庫状況  只今在庫有り、即納できます
 品番  ED65Q
 税込販売価格  ¥89,800-
注:上記スペックについては多少の誤差が含まれる可能性がございます。また、予告なく変更となる場合がございます。

弊社から皆様へ:SHARPSTAR ED65Qは最高品質の65mm FPL-53 EDレンズを2枚使用したシステムの望遠鏡と考えた場合、かなりのコストパフォーマンスを持つ鏡筒と言えるでしょう!。なんと言っても、ED65Qは「FPL-53ガラスレンズを使用」「10:1マイクロフォーカサー付き」で頑丈な「回転装置付き2インチラックピニオン接眼部」「内蔵EDフィールドフラットナーレンズ」までをノーマル状態で備えているため、並外れてお買い得感の高い最新望遠鏡であると言えます!絶対お薦めの一品です!


ED65Q オススメ別売パーツ


NEWスカイサーファー3・等倍ファインダー(対応脚付き)

ドイツは「バーダープラネタリウム社製」の、LEDドット(透過・等倍式)ファインダー。一式重量は「80g」とファインダーとしては軽量コンパクトなため、望遠鏡への負担も最小限ですみ、同時に操作性が抜群。ED65Qヘの接続は付属のF脚がそのまま対応します。

オススメです!


品番:「2957300」
販売特価 ¥7,800-







直焦点アダプター「1」(Tリング+#16

ED65Q鏡筒にて「直焦点撮影」を行なわれる際に必要なアダプターリングセット。こちらは「ビクセン製Tリング(各社用)」と「バーダー#16」とのセットとなります。フィルターは「48mm径」のものが#16の先端に取付け可能です。

ニコン/ソニーα/EOS/PK/フォーサーズ(など多数)。その他はお問い合せ下さい。(お手元のカメラ機種メーカーをお知らせ下さい。)


(2点合計)¥8,401-より → 詳細を問い合わせる






直焦点アダプター「2」(プロテクティブTリング

ED65Q鏡筒にて「直焦点撮影」を行なわれる際に必要なアダプターリングセット。こちらは「プロテクティブ・Tリング(EOS専用)」の1点のみとなります。対応フィルター径は「48mm径」及び「φ50〜φ50.8mm」「Tリング本体の中に」内蔵可能です。

こちらは「EOS専用」となります。

オススメです!


品番:「2958550」
販売特価 ¥12,800-







ビクセン 天頂プリズム(31.7mm径)

ED65Q鏡筒にて「眼視」を行なわれる際に必要となります。光路長:64mm。

安価で高品質の「ビクセン製」をオススメ致します。(定価¥6,480-)


品番:「3675-04」
販売特価 ¥5,184-







オリジナル フォトンアイピース(31.7mm径)

アイレリーフ13mm(15/25mmは15mm)で見掛視界60°の弊社オリジナルアイピース。クリアーで快適な観望用にEDレンズ(25mmは不使用)を使用した4群6枚構成のオススメアイピースです。軽量コンパクトなボディとグッドルックスを低価格帯でご提供致します。

オススメです!


品番等詳細はこちら
¥8,800-






その他、ご質問等がございましたら、お気軽にお問い合せ下さい。
